Описание

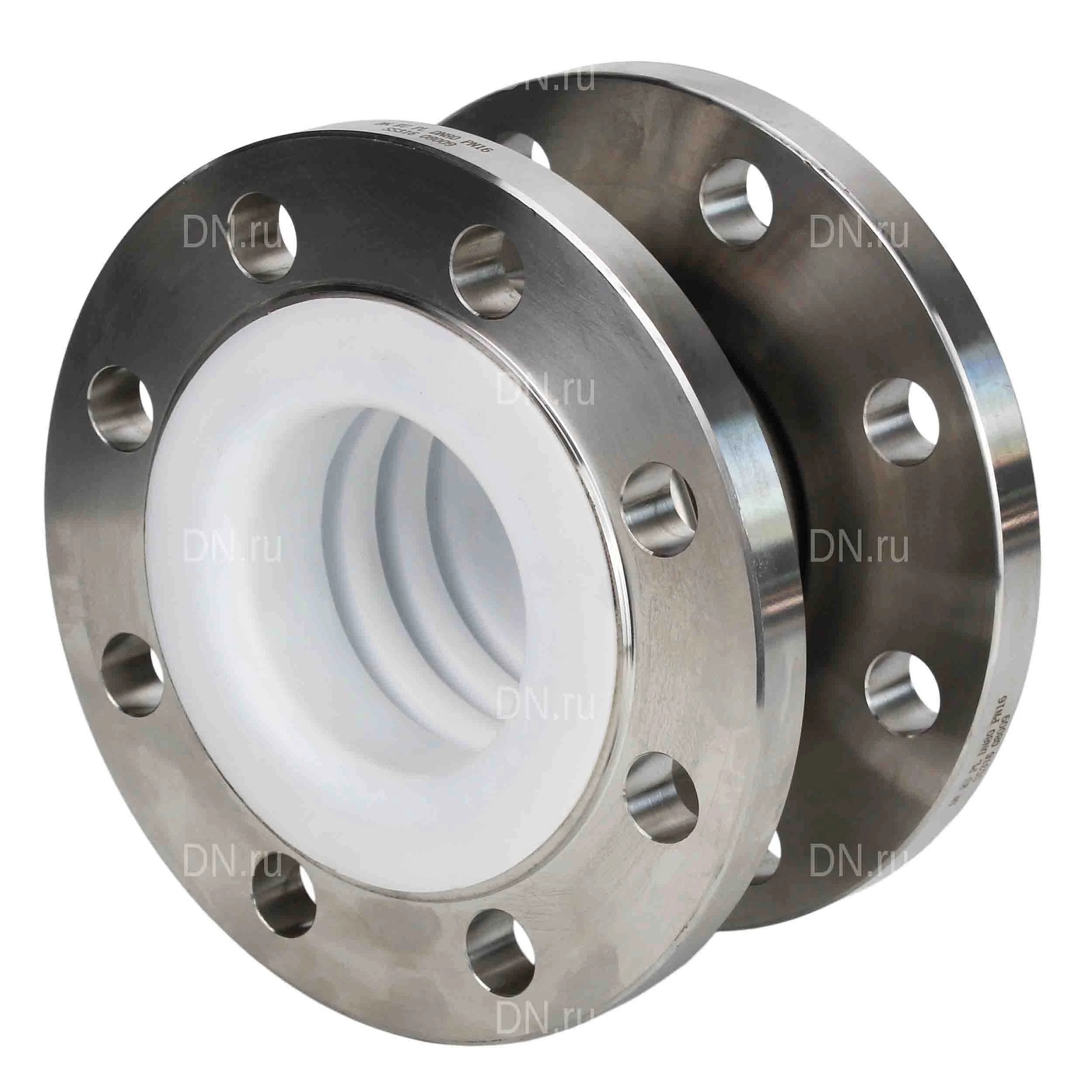

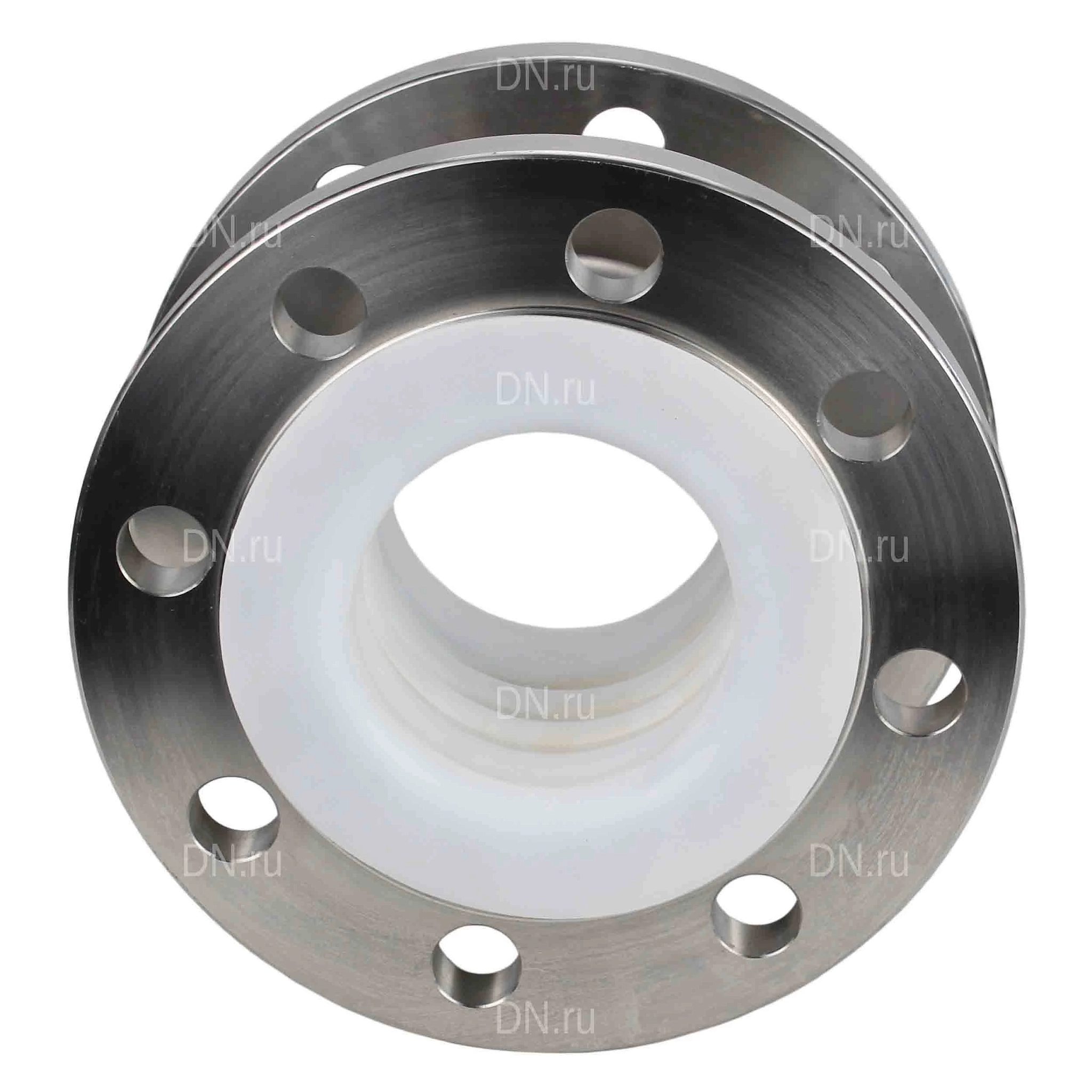

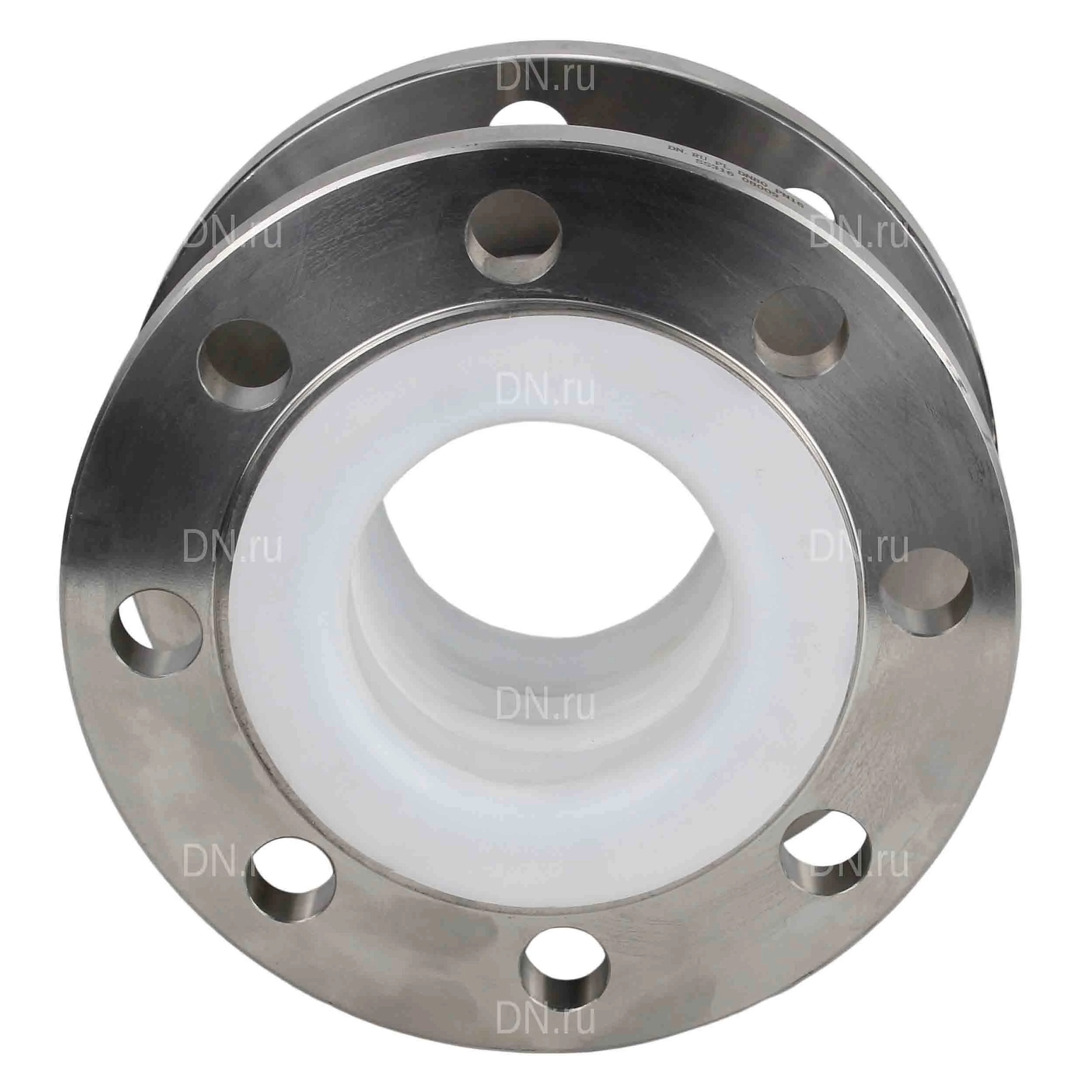

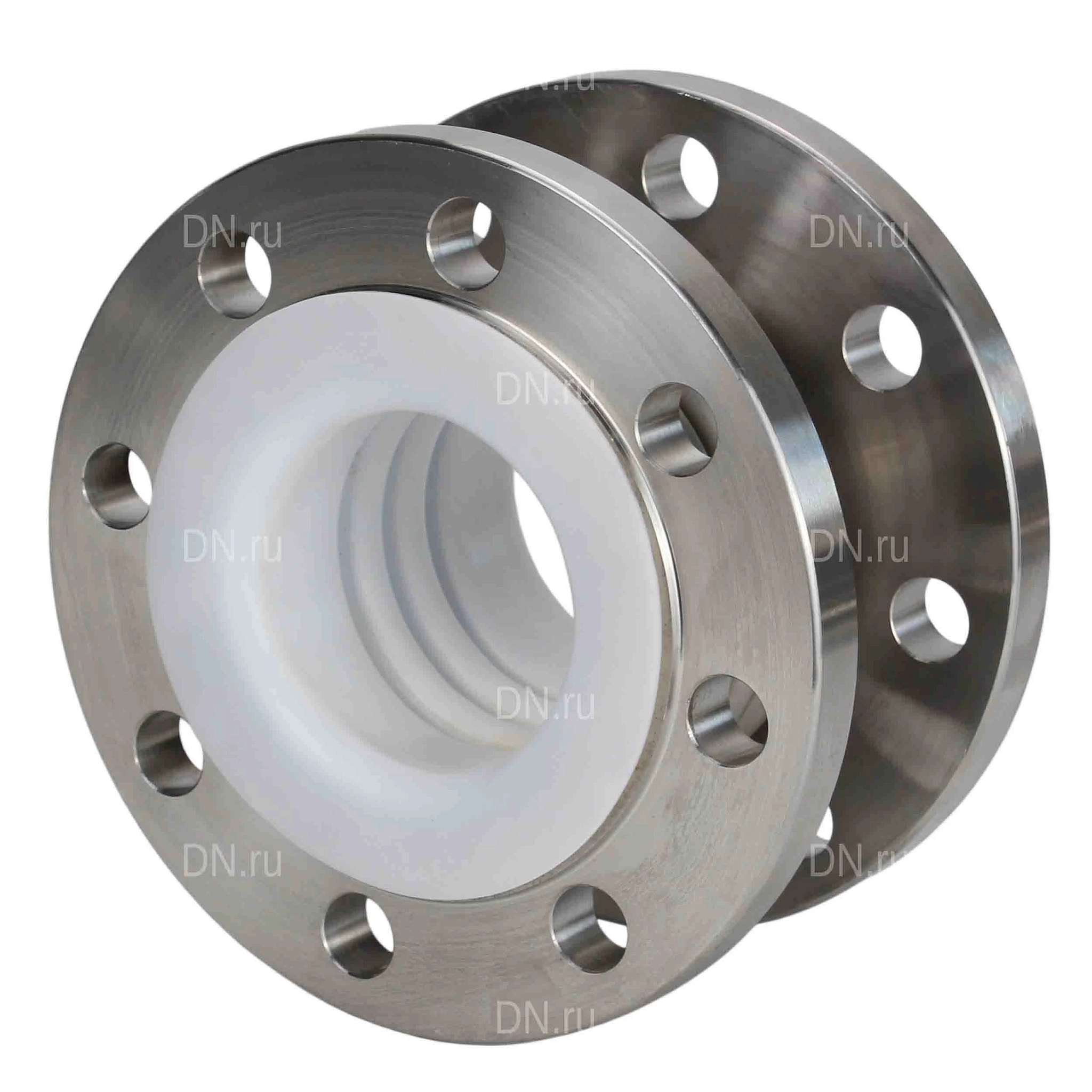

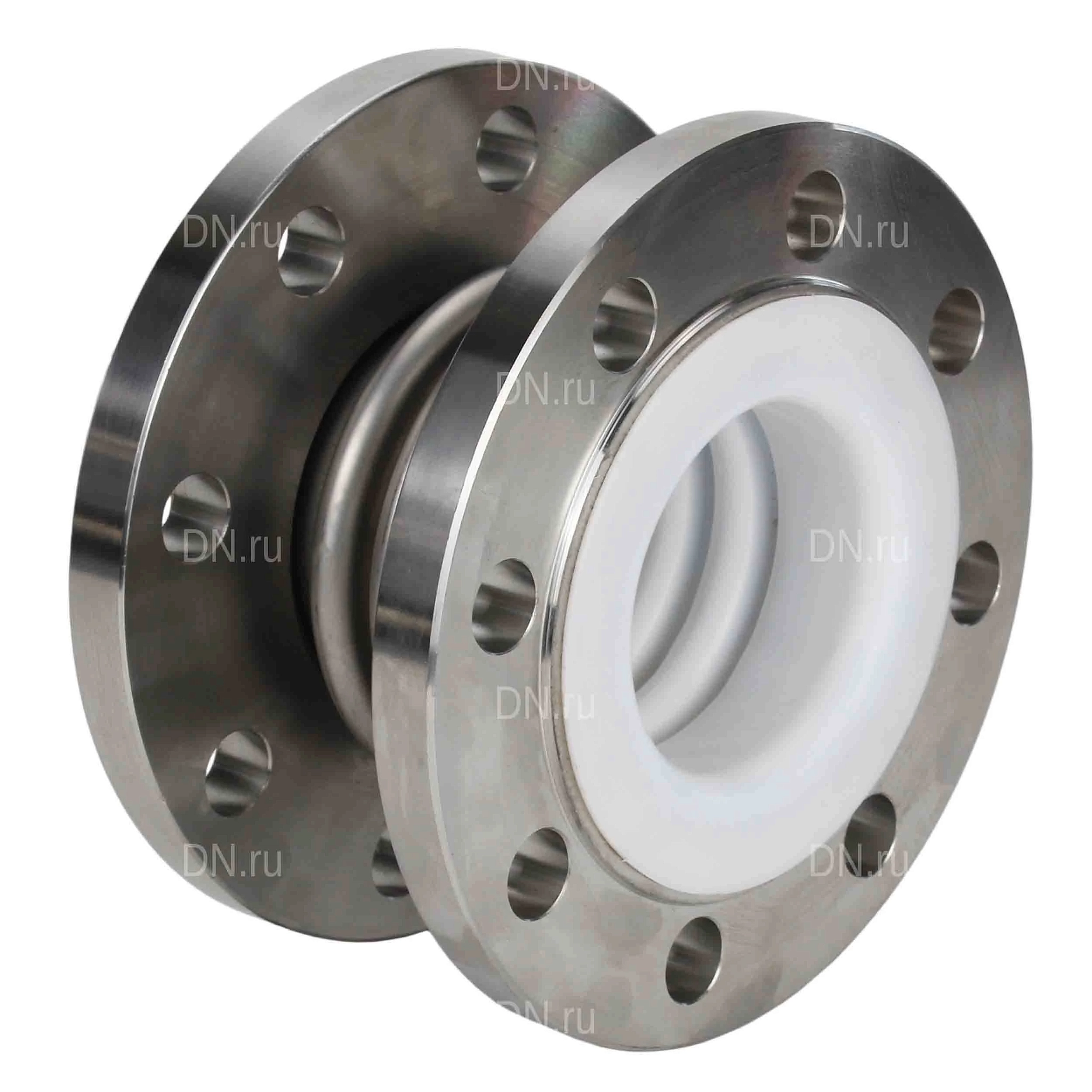

| Компенсатор сильфонный футерованный CB-3232P-F Ду50-300 Ру16 предназначен для уменьшения вибрации и шума, возникающих в трубопроводах вследствие работы насосов или другого оборудования, а также для компенсации температурных смещений трубопровода. Сильфон, представляющий собой гофрированную упругую ассиметричную оболочку, выполненную из металлического сплава, покрытой изнутри политетрафторэтиленом PTFE. компенсирует осевые сдвиги за счет своей гибкости. Под действием поперечных, продольных сил, изгибающих моментов и углов поворота конструкция детали имеет возможность растягиваться и сжиматься, изгибаться и менять свою форму в поперечном направлении. Материал PTFE является негорючим компонентом, практически не подвержен воздействию различных химических сред, устойчив к широкому диапазону температур. | |
Технические параметры компенсатора сильфонного осевого футерованного CB-3232P-F Ду80 Ру16 Фланцевый:
|
Компенсатор сильфонный осевой CB-3232P-F Ду80 Ру16 фланцевый, сильфон - нержавеющая сталь SS316, уплотнение - PTFE, футерованный, осевой ход 30мм |
Габаритные и установочные размеры компенсатора сильфонного осевого футерованного CB-3232P-F Ду80 Ру16 Фланцевый:
|
Эскиз размеров компенсатора сильфонного осевого футерованного CB-3232P-F Ду80 Ру16 Фланцевый |
Характеристики
Характеристики
Страна производитель
Россия
Диаметр
Ду80
Тип присоединения
фланцевый
Применение
водоснабжение
Давление номинальное
16 бар
Температура, макс
260°C
Вид компенсатора
Сильфонный
Среды
агрессивная среда
Конструкция компенсатора
не указано
Материал сильфона
Нержавеющая сталь AISI/SS 316/08Х17Н13М2
